PPTC在電子鞋柜的保護應用

2021-08-18 17:56:30 lipscall

      電子鞋柜已逐步進入家庭、賓館、酒店。其作用除存放鞋子外，還有除臭、殺菌、消毒等功能，因現代家庭特別是城市的高樓大夏住家的家庭。



      房間緊湊、高檔、豪華，放鞋和換鞋就成了問題，電子鞋柜就成了應用發展的趨勢，或?yàn)楸貍涞南竟ぞ撸谌藗冎匾暺溥m用性的同時，其安全性、可靠性、穩定性也是人們關注的問題。(相關閱讀：PPTC在ADSL系統過流保護)



      電子鞋柜多用熱紅外或紫外線消毒方式。由高頻高壓驅動紅外發射管或紫外發射管工作，這種高頻高壓驅動電路很容易出現電流、溫度過高而燒壞驅動晶體管的情況。對工程師的設計提出了較高的要求。



      要保障電路的可靠性與安全性，必須設計過流、過溫保護電路。特別是在沒有安裝紅外發射管或紫外發射管、紅外發射管或紫外發射管老化、漏氣、斷裂等異常狀態時，電路不能正常啟動，從而使電路板燒壞或報廢。



      甚至引起冒煙、爆裂等事故，嚴重的會導致電器著火?？刂齐娐钒孱?lèi)似于電子鎮流器，其過壓保護、過流保護、過溫保護也類似。



      解決上述的保護問題也是多種多樣的，但我們建議應用PolySwitch PPTC（正溫度系數熱敏電阻、又叫自恢復保險絲或萬次保險絲）來做電子鞋柜控制電路板的過載保護是最優選的方案，因使用PPTC只需要單個元件串聯于紅外或紫外發射管的啟動電容上即可，避免了多元件的匹配與調試問題，元元件少成本低，可靠性更高



      PolySwitch PPTC器件能同時完成過流保護和過溫保護，而且會一直保持這種保護的狀態，直到關斷電源才恢復到初始狀態。

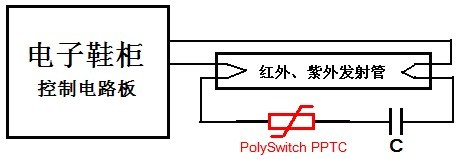

      具體應用如下圖所示：



      PolySwitch PPTC在短路、過流、過溫等故障狀態下，PPTC 器件在大電流和高溫升雙重作用下，能夠更快速的動作從低阻態突變?yōu)楦咦钁B(tài)，及時限制紅外管或紫外管的電流達到保護目的。并一直保持這種保護狀態，只有在斷電后PolySwitch PPTC器件才會由高阻狀態恢復為低阻狀態。



      不斷電PolySwitch PPTC是不會恢復的，這可有效避免帶電恢復、使控制電路板可能出現的和潛在的各種問題和安全隱患。(推薦閱讀：JDTFUSE在LCD驅動板的保護應用)
