jdtfuse在排隊機電源的保護應用

2021-08-19 11:24:16 lipscall

      LED排隊機是醫院、銀行等需要排隊等待的場所廣泛使用的自動叫號系統，使用這個系統后，排隊等待的人員就可以座在大廳等待叫號，而不需要站立在那里排成長龍等待，既減少了辦事的程序和工作人員、又方便了等待辦事的客人。



      這是科技進步的產物，可以依據辦事人員需要辦事的項目逐步引導，相應排列出該項目的戰隊號碼，而無需做各種繁瑣咨詢。（相關閱讀：JDTFUSE在刨冰機的保護應用）



      生產排隊機的廠家都是專業的，一般并不生產電源，電源一般是外購AC/DC電源適配器，而我們的生活中有太多的設備需要類似的適配器供電，不同的適配器可能有不同的供電電壓，功率，甚至于電源的正負極性，適配器的錯誤使用會給設備帶來嚴重的損壞，另外在適配器插拔過程中形成的尖峰噪音也會給負載電路帶來傷害。



      對于類似電源口的保護，可以應用一個 PolySwitch 聚合物正溫度系數 (PPTC，自恢復保險絲) 器件，以及一個瞬態電源抑制器TVS管，能夠同時完成過壓，過流，電源誤接，電源逆接等多方位的保護。

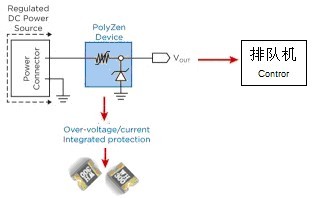

      PPTC在排隊機電源接口輸入端的典型應用如下圖所示：

      PPTC在排隊機直流輸入端口的典型保護應用



      PPTC元件串聯于電源線上，在其后面并聯雙向一個瞬態電源抑制器TVS，當電源低壓過高、電流太大時，高壓通過PPTC和TVS，這時TVS能快速有效的鉗位電壓并分流故障電流，而 PolySwitch PPTC則可以繼而快速的關斷過大的電流，從而幫助保護TVS管和下游電子組件。



      PPTC關斷過程實際上是因大電流使PPTC的電阻值因焦耳熱使其由低電阻突變到了高電阻，進而阻斷了電路的電流，從而達到了保護的目的，當斷電或故障排除后自動恢復為低電阻狀態。



      與TVS配合保護是最可靠的保護方案，因TVS不能經受較長時間的大電流，TVS很快就會燒壞，這時PPTC通過保護TVS而保護了整個電路系統。（推薦閱讀：PTC在雨括電機的保護應用）
